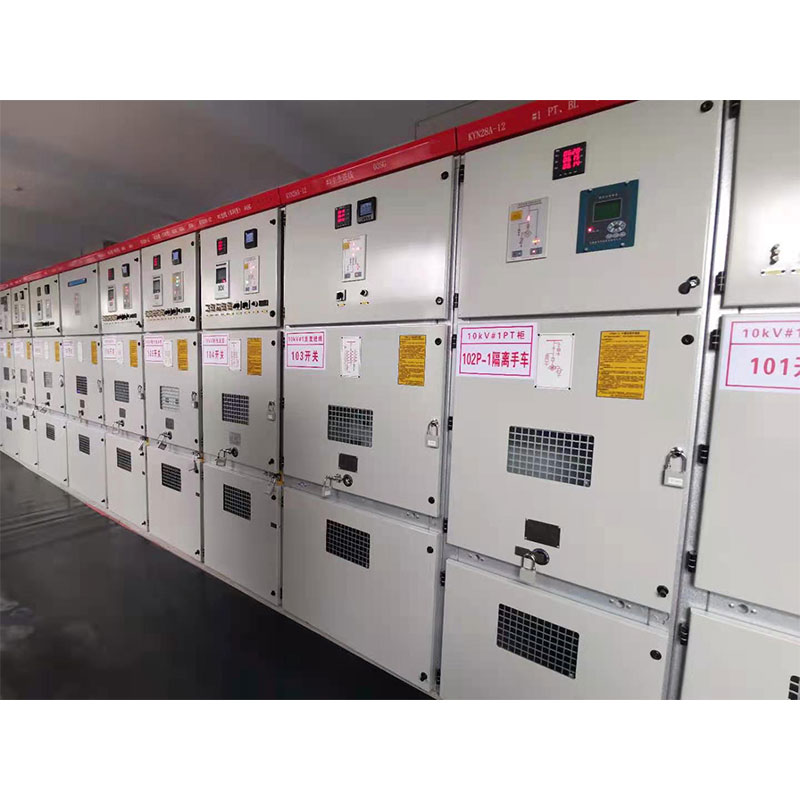

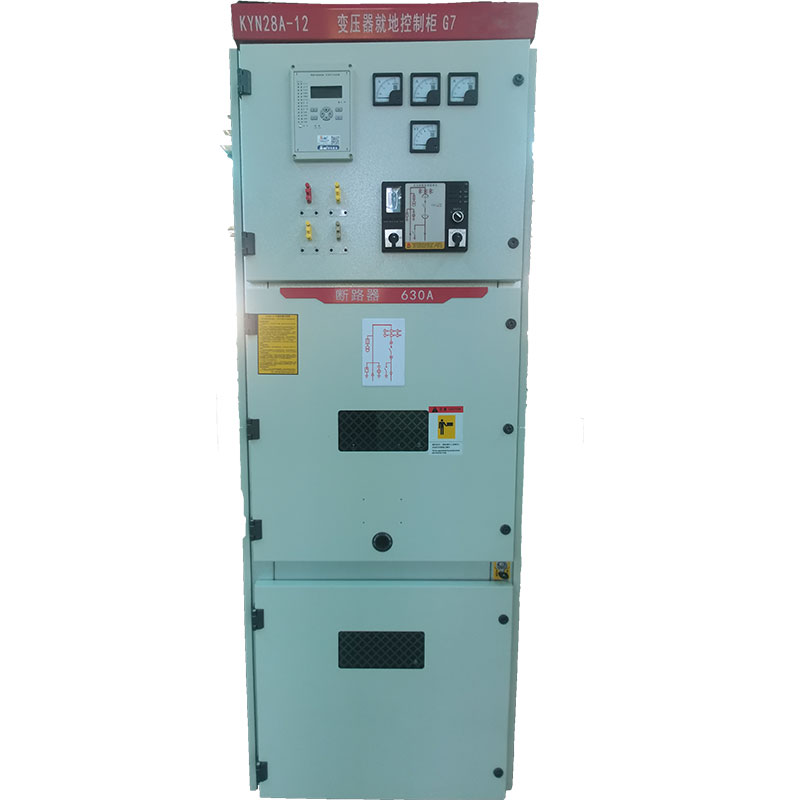

KYN28A-12 съемное бронированное распределительное устройство переменного тока в металлическом корпусе
Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 представляет собой комплексное распределительное устройство для трехфазного переменного тока напряжением 3,6–12 кВ с одинарной шиной и сегментированных систем с одинарной шиной.
Описание
маркер
Особенности продукта
Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 представляет собой комплексное распределительное устройство для трехфазного переменного тока напряжением 3,6–12 кВ с одинарной шиной и сегментированных систем с одинарной шиной. Этот распределительный шкаф соответствует требованиям IEC298, GB3906 и других стандартов. Он имеет функции блокировки , предотвращающие толкание и вытягивание ручной тележки выключателя под нагрузкой, случайное размыкание и замыкание выключателя, включение выключателя, когда заземлитель находится во включенном положении, случайное попадание в токоведущий отсек и от случайного включения заземлителя, когда он находится под напряжением . Он может быть оснащен не только вакуумным выключателем VD4 производства ABB, но также отечественным вакуумным выключателем VS1 (ZN63) и другими вакуумными выключателями. Фактически это устройство распределения электроэнергии с превосходными характеристиками. Этот продукт в основном используется для передачи электроэнергии на электростанциях, малых и средних генераторов, распределения электроэнергии на промышленных и горнодобывающих предприятиях и вторичных подстанциях энергосистем, а также для запуска больших высоковольтных двигателей в целях управления, защиты и мониторинга.
После усовершенствованной конструкции этот продукт также может применяться на морских нефтяных платформах для удовлетворения трех требований морской обороны: «противосолевой туман, защита от плесени и защита от влаги».
Обзор
Внутреннее бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 (Z) представляет собой распределительное устройство среднего напряжения. Он подходит для трехфазного переменного тока частотой 50 Гц, напряжением 7,2–12 кВ с одной шиной и сегментированными энергосистемами с одной шиной. Он используется для приема и распределения электрической энергии, а также для управления, защиты и мониторинга цепей. Оборудование полностью соответствует требованиям «пяти электрических защит» и прошло испытание на внутреннюю дуговую дугу и испытание на загрязнение конденсатом.
Использование: Широко используется в производстве электроэнергии, передаче малых и средних генераторов, распределении электроэнергии на промышленных и горнодобывающих предприятиях, а также на вторичных подстанциях электрических систем для целей управления, защиты и мониторинга.
Основные характеристики
Механизм распределительного устройства серии KYN28A-12 состоит из двух частей: шкафа и центральной выдвижной части. Шкаф разделен на пять независимых отсеков с перегородками. Степень защиты корпуса — IP4X, степень защиты каждого отсека — IP2X. .Оборудование оснащено вакуумным выключателем типа VS1 с ручной тележкой или выключателем фиксированной нагрузки, который можно устанавливать, настраивать и обслуживать спереди, поэтому его можно сформировать в двойную компоновку спина к спине и установить напротив. стену, что повышает безопасность и гибкость коммутационного оборудования и уменьшает крытую площадь.
Технические данные
Номинальное напряжение: 12 кВ
Номинальная частота: 50 Гц
Номинальный ток: 630, 1250, 1600, 2000, 2500, 3150, 4000А.
Номинальный уровень изоляции: выдерживаемое напряжение промышленной частоты 42 кВ в течение 1 минуты, выдерживаемое напряжение грозового импульса 75 кВ;
Номинальный ток отключения при коротком замыкании: 20, 25, 31,5, 40 кА.
Номинальный ток замыкания при коротком замыкании (пиковое значение): 50, 63, 80, 100 кА.
Номинальная продолжительность короткого замыкания: 3 с, 4 с
Габаритные размеры (ширина х глубина х высота) (мм): 800х1450(1750 )х2240
1000x1450(1750 )x2240
Примечание. Глубина в скобках — это глубина воздушных входящих и отходящих линий. Принудительное воздушное охлаждение требуется при температуре выше 4000 А.
Стандарты реализации
GB/3906-91 «Распределительное и управляющее оборудование переменного тока 3~35 кВ»
GB/T11022-1999 «Общие технические требования к стандартам высоковольтного распределительного и контрольного оборудования»
JB/T3855-1996 «Высоковольтный вакуумный выключатель переменного тока для внутреннего применения, 3,6–40,5 кВ»
DL/T403-2000 «Технические требования для заказа высоковольтных вакуумных выключателей 12–40,5 кВ»
DL/T404-1997 «Технические условия заказа закрытых распределительных устройств высокого напряжения переменного тока»
Условия использования
температура окружающей среды
Высокая температура +40℃
Низкая температура -15℃
влажность:
Среднесуточная относительная влажность 95%
Среднемесячная относительная влажность составляет 90%.
Давление насыщенного пара: среднесуточное значение не превышает 2,2 кПа, среднемесячное значение не превышает 1,8 кПа.
Интенсивность землетрясения: не более 8 градусов.
Окружающий воздух не сильно загрязнен коррозийными или легковоспламеняющимися газами, водяным паром и т. д., поэтому его можно использовать в условиях вертикального капания капель.
Высота не превышает 1000м.
Инструкции по заказу
При заказе необходимо предоставить следующую информацию
Основная схема системы и план этажа
Вторичная принципиальная схема и схема расположения клемм. Если схема расположения клемм отсутствует, расположите ее в соответствии с расположением клемм производителя.
Модель, спецификация и количество электрических компонентов распределительного шкафа
Сводная таблица электрооборудования
Если требуется шинный мост (шинный мост между двумя рядами шкафов и шинный мост между навесными шкафами), необходимо указать размеры пролета и высоты.
При заказе следует указать возможность использования распределительных шкафов в особых условиях окружающей среды.
Если есть другие специальные опции, пожалуйста, укажите их при заказе.
